聚氨酯防水涂料施工要求

　　提起防水材料我们都会说起聚氨酯防水涂料，这种防水涂料主要是引进了最近的国外技术使用进口工艺和原料生产技术，克服了双组份聚氨酯防水涂料在使用前的现场调配，不仅简便，还可以带来较好的防水效果。使用聚氨酯防水涂料的话，可以在潮湿或者是干燥的基面上直接施工，避免了传统防水涂料必须要做好防水基面干燥效果之后在施工的限制。
　　涂布底胶：此工序相当于传统沥青防水施工涂刷冷底子油，其目的是隔断基层潮气，防止防水涂膜起鼓脱落；加固基层，提高涂膜与基层的粘结强度，防止涂层出现针气孔等缺陷。我公司建议用聚氨酯底胶作为基层处理。
　　聚氨酯底胶的配制：将聚氨酯甲料、乙料按比例1：2～3（重量比）配合(其它涂层按产品规格规定比例配合)。当乙料较稠时，可用专用稀释剂稀释，切不可用含酸性或含油性稀释剂稀释，以免影响原产品质量。在配制时，应先把乙料稀释搅拌2-3分钟，如不需稀释，可直接用甲乙组分配和搅拌5-10分钟，把搅拌器提起，可见到均匀液体慢慢滑自容器为佳，同时应注意，打开料应立刻盖严，以免凝固报废，混合料应根据实际用量，即配即用。
　　局部增强：对伸缩缝、控制缝、阴阳角、管道缝等处，可由一层加筋布增强，固化后再进行整体防水施工。
　　第一遍涂层施工：在底胶基本干燥固化后，用塑料或橡胶刮板均匀涂刮一层涂料，涂刮时要求均匀一致，不可过厚或过薄，涂刮厚度一般为0.8MM左右为宜。开始涂刮时，应根据施工面积大小、形状和用料，统一考虑施工退路和涂刮顺序。
　　第二遍涂层施工：在第一遍涂层基本固化后，再在其表面刮涂第二遍涂层，涂刮方法同第一遍涂层。为了确保防水工程质量，涂刮的方向必须与第一层的涂刮方向垂直。重涂时间的间隔，由施工时的温度和涂膜固化的程度（以手触不粘）来确定。
　　在第二遍涂膜固化后，再按上述方法涂刮第三遍涂膜。
　　铺贴保护层或饰面材：在第三遍涂膜施工完毕又未完全固化时，可在其表面稀撒上少量干净的砂粒（直径不大于2MM），以增加涂膜层与将要覆盖的水泥砂浆之间的粘结能力。当涂膜固化完全和检查验收合格后，即可抹水泥砂浆保护层或粘贴面砖，马赛克等饰面层。

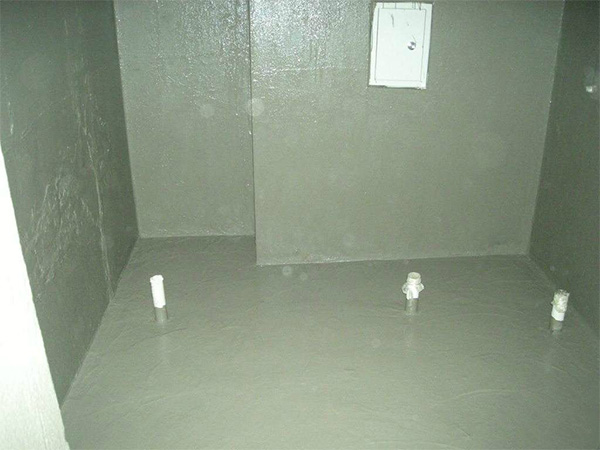

　　两布三涂的施工工艺：这种工艺目前市场采用不是很多，这种工艺的操作方法是：按照上述的描述对于基层等的处理是一样的，在涂刷完第一遍过后，将玻璃丝网格布均匀铺贴在上面，靠聚氨酯的粘接力将其粘牢，第一遍干燥后按同样的方法进行第二遍，待全部干燥后，最后按照上面的要求涂刷一遍聚氨酯防水涂料。卫生间、厨房及屋面的施工方法一致。需要注意的是玻璃丝网格在铺贴时要求平整，由于卫生间的空间相对较小，在进行网格布铺贴时应对其进行前期处理。其他要求同聚氨酯传统施工工艺要求一致。
